Kif tiddetermina Meta Ġewż tal-Qfil ta 'Preċiżjoni Jeħtieġ Tibdil?
Fl-assemblaġġ ta' għodod tal-magni ta' preċiżjoni u settings ta' manutenzjoni ta' tagħmir awtomatizzat, l-inġiniera ħafna drabi jiffaċċjaw mistoqsijiet mħawda: "Għaliex l-eżattezza tal-pożizzjonament tat-tagħmir naqset f'daqqa meta l-skorfina ta 'qfil ta' preċiżjonijidher bla ħsara?" jew "Il-manwal jispeċifika li wasal iż-żmien għas-sostituzzjoni, iżda l-ġewż jiżżarma bla xkiel-jista' jintuża aktar?" Tali ġudizzji ħażin huma wisq komuni.
Fir-realtà, bħala l-"qalba ta 'qfil ta' preċiżjoni," in-nuqqas ta 'ġewż tal-qfil ta' preċiżjoni ma jseħħx "f'daqqa". Progress gradwalment minn "ħsara minuri" għal "falliment sħiħ." Id-determinazzjoni tal-ħtiġijiet ta' sostituzzjoni teħtieġ aktar milli sempliċiment iċċekkjar tal-"integrità viżwali." Illum, aħna nkissru sistematikament l-approċċ xjentifiku għall-valutazzjoni ta' skorfini ta' preċiżjoni-minn spezzjoni viżwali għal verifika tal-prestazzjoni, ġestjoni taċ-ċiklu tal-ħajja għal protokolli ta' emerġenza-jgħinek tistabbilixxi qafas ta' "identifikazzjoni preċiża, sostituzzjoni f'waqtha" biex tipprevjeni telf serju minn dewmien.
L-ewwel, Iċċara: Il-Funzjoni Ewlenija u r-Riskji ta' Falliment ta'Ġewż tal-qfil ta 'preċiżjonis - Il-Bażi Fundamentali għall-Ġudizzju
Biex tiddetermina b'mod preċiż il-ħtieġa ta 'sostituzzjoni, wieħed irid l-ewwel jifhem il-funzjoni u l-konsegwenzi tal-falliment tal-ġewż tal-qfil ta' preċiżjoni. Din hija r-raġuni fundamentali għall-prijoritizzazzjoni tas-sostituzzjoni f'waqtha:

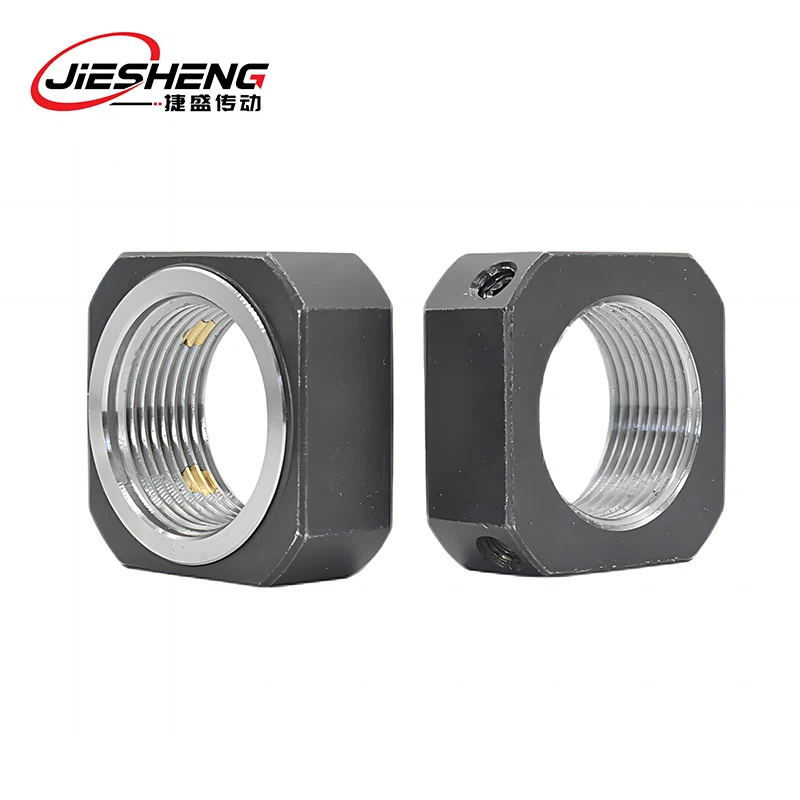

Funzjoni ewlenija:Il-ġewż tal-qfil ta' preċiżjoni jiksbu "żero-backlash qfil" permezz ta' strutturi speċjalizzati. Il-funzjonijiet ewlenin tagħhom jinkludu: l-iżgurar tal-pożizzjonament tal-komponenti ta 'preċiżjoni biex tiġi żgurata l-eżattezza tal-pożizzjonament (devjazzjoni Inqas minn jew ugwali għal ± 0.001mm); jirreżistu l-vibrazzjoni u l-impatt biex jipprevjenu l-illaxkar; iż-żamma ta' stabbiltà fit-tul.
Riskji ta' Ħsara: Il-falliment tal-ġewż jikkomprometti direttament il-preċiżjoni tat-tagħmir u s-sikurezza strutturali, u jwassal għal żewġ kategoriji ta' fallimenti ewlenin:
Nuqqas ta' Preċiżjoni:Forza mnaqqsa tal-ikklampjar tikkawża tillaxka tal-komponent, tiddegrada l-eżattezza tal-pożizzjonament minn ± 0.005mm għal aktar minn ± 0.02mm;
Inċidenti ta' sigurtà:Tlesti l-iskala tal-ġewż li tikkawża ħsara fil-komponent.
Dawn ir-riskji jiddettaw li deċiżjonijiet ta 'sostituzzjoni għalskorfina ta 'qfil ta' preċiżjonis għandhom jipprijoritizzaw "intervent bikri fuq dewmien." Anke sinjali minuri ta 'falliment potenzjali jiġġustifikaw attenzjoni immedjata biex jipprevjenu kwistjonijiet żgħar milli jeskalaw f'fallimenti kbar.
It-tieni, Dimensjoni 1: Spezzjoni Viżwali - 4 Sinjali ta' Ħsara Kritika li Jeħtieġu Sostituzzjoni Immedjata
Ħafna mill-fallimenti fil-ġewż tal-qfil ta 'preċiżjoni jimmanifestaw viżwalment. Spezzjonijiet viżwali regolari jipprovdu l-aktar metodu ta' valutazzjoni dirett. Meta jinstab xi wieħed mill-4 tipi ta' ħsara viżibbli li ġejjin, is-sostituzzjoni hija obbligatorja irrispettivament miċ-ċiklu tal-użu:
1. Ħsara tal-ħajta: Ħjut deformati, milbusa jew miksura li ma jistgħux jittrasmettu b'mod effettiv il-forza tal-qfil
Il-ħjut huma l-komponent ewlieni għat-trażmissjoni tal-forza tal-qfil. Il-ħsara tnaqqas il-forza tal-qfil b'aktar minn 50%. Manifestazzjonijiet ta' ħsara komuni u kriterji ta' valutazzjoni huma kif ġej:
Tip ta' Ħsara u Valutazzjoni:
Ilbes tal-ħajt:Għoli tal-crest tal-ħajt oriġinali mnaqqas taħt 80% tal-valur standard (<0.96mm), or surface roughness changes from Ra≤0.8μm to Ra≥1.6μm, with noticeable "roughness" upon touch;
Deformazzjoni tal-profil tal-ħajt:"Xfarijiet imġarrfa" jidhru fuq il-ġnub tal-ħajt, jew depressjonijiet jiffurmaw fl-għerq tal-ħajta, li jipprevjenu ingaġġ bla xkiel ma 'gauges tal-ħajt waqt l-ispezzjoni;
Ksur tal-ħajt:Jseħħu ksur parzjali tas-snien tal-ħajta, jew jidhru xquq fl-għerq tal-ħajta, partikolarment fit-tranżizzjoni bejn il-wiċċ tal-ġewż u l-ħjut;
Perikli:Il-ħsara fil-ħajt iżżid it-tneħħija bejn il-ġewż u l-bolt, u tikkawża "żliq tal-ħajt" waqt l-issikkar u tipprevjeni l-kisba tat-torque tal-qfil iddisinjat;
Għodda ta' Spezzjoni:Kejl tal-ħajt (għall-iċċekkjar tal-angolu tal-ħajta u d-dijametru medju), tester tal-ħruxija tal-wiċċ (għall-valutazzjoni tal-finitura tal-wiċċ tal-ħajta), lenti (ingrandiment 10x għall-osservazzjoni tal-qsim).
2. Deformazzjoni tal-wiċċ tat-tarf: Il-flatness tal-wiċċ tat-tarf tal-ġewż taqbeż it-tolleranza, li taffettwa t-twaħħil tal-qfil
Il-wiċċ tat-tarf tal-ġewż tal-qfil ta 'preċiżjoni għandu jikkuntattja sewwa l-komponent imsakkar (erja ta' kuntatt Akbar minn jew ugwali għal 95%). Id-deformazzjoni tal-wiċċ tat-tarf tikkawża distribuzzjoni irregolari tal-istress lokali. Tipi ta' deformazzjoni komuni u kriterji ta' ġudizzju huma kif ġej:
Tip ta' Deformazzjoni u Sentenza:
Konkavità/konvessità tal-wiċċ tat-tarf:Detected using a dial indicator (head perpendicular to end face), end face flatness deviation >0.005mm/m;
Grif tal-wiċċ / Sadid: Scratches deeper than 0.01mm (length > 5mm) on the end face, or red rust covering >10% tal-wiċċ tal-ġewż tal-istainless steel, li jikkawża lakuni waqt l-ingaġġ;
Perikli:Uċuħ tarf irregolari jikkonċentraw forza tal-ikklampjar lokalment, li jiddeformaw il-komponent imsakkar filwaqt li jaċċelleraw l-ilbies tal-ġewż.
3. Ħsara lill--Mekkaniżmi kontra l-illaxkar: Nuqqas ta' komponenti kontra-laxki bħal ġewż doppju, molol, jew labar
Mekkaniżmi ta' kontra-laxkar iservu bħala "assigurazzjoni tas-sikurezza" għal skorfini ta' preċiżjoni. Ladarba ssir il-ħsara, il-ġewż jista' jinħall taħt vibrazzjoni. Manifestazzjonijiet ta' ħsara komuni u kriterji ta' ġudizzju huma kif ġej:
Tipi ta' Ħsara u Sentenza:
Mekkaniżmu Kontra -Tillaxku tal-Ġewż Doppju:
- Washer bejn ġewż doppju miksur, jew tneħħija relattiva ta 'rotazzjoni tal-ġewż > 0.5 grad (Kondizzjoni normali: ebda spazju);
Struttura tad-Diska tar-Rebbiegħa Kontra -Tillaxka:Deformazzjoni tal-plastik tar-rebbiegħa, jew tikek tas-sadid fuq il-wiċċ tar-rebbiegħa (dijametru tal-post > 0.1mm);
Pin/Sset Screw Kontra -Illaxkar Struttura:Ksur tal-brilli, jew ħjut tal-kamin stabbiliti mqaxxra (ma jistgħux jissikkaw jew jinħallux);
Periklu:Wara l-falliment tal-istruttura kontra -laxkar, ir-rata tat-tħassir tat-torque tal-qfil tal-ġewż f'ambjenti li jivvibraw tiżdied minn 5%/sena għal 30%/xahar, li potenzjalment tikkawża tillaxka fi żmien xahar;
Metodu ta' Spezzjoni:Dawwar l-iskorfina manwalment (mingħajr għodda). Jekk ir-rotazzjoni taqbeż grad 1 jew il-komponenti kontra-laxki juru spostament notevoli, l-istruttura kontra-laxka falliet.
4. Xquq tal-Materjal: Xquq fil-korp tal-ġewż inaqqsu s-saħħa strutturali.
Xquq materjali jikkostitwixxu "ħsara fatali." Anke xquq minuri jistgħu jinfirxu malajr taħt forzi ta 'ssikkar jew vibrazzjoni. Postijiet komuni ta' xquq u kriterji ta' valutazzjoni huma kif ġej:
Post tax-xquq u Valutazzjoni:
Ċirkonferenza ta' barra / Wiċċ tat-tarf:Spezzjona taħt dawl qawwi (angolu ta '45 grad) għal riflessjonijiet lineari (karatteristika ta' xquq), jew applika żebgħa penetrant (penetrant aħmar) biex tikxef traċċi ħomor fix-xquq;
Ħajt tat-toqba tal-ħajt intern: Insert an endoscope (≤5mm diameter) into the threaded hole to inspect the bore wall for cracks (length >1mm), partikolarment fil-punt tal-bidu tal-ħajt (żona ta 'konċentrazzjoni ta' stress);
Transizzjoni taċ-ċanfrin:Cracks (length >1.5mm) fiċ-ċanfrin bejn il-wiċċ tat-tarf tal-ġewż u ċ-ċirkonferenza ta 'barra (tipikament C5-C7), li huwa punt ta' konċentrazzjoni tal-istress waqt l-illokkjar;
Periklu:Xquq inaqqsu s-saħħa tat-tensjoni tal-ġewż b'aktar minn 40%, potenzjalment jikkawżaw "falliment f'daqqa" waqt l-illokkjar.
Għodda ta' Spezzjoni:Aġent tal-ittestjar penetranti (għal xquq tal-wiċċ), detector ta 'difetti ultrasoniku (għal xquq moħbija interni).
It-Tielet Dimensjoni 2: Monitoraġġ tal-Anomalija tal-Prestazzjoni - 3 Indikaturi Operattivi li Jeħtieġu Sostituzzjoni
Anke mingħajr ħsara viżibbli, prestazzjoni anormali tal-ġewż waqt it-tħaddim tindika perikli interni jew xedd moħbi. Jekk jiġu esklużi komponenti oħra, ipprijoritizza l-ispezzjoni u s-sostituzzjoni tal-ġewż li jsakkar meta jseħħu dawn it-3 anomaliji operattivi:
1. Tħassir tat-torque: Inabbiltà li tinżamm il-forza tal-ikklampjar tad-disinn, li tindika l-illaxkar tal-komponent
It-torque hija l-metrika ewlenija għall-prestazzjoni tal-ġewż. Is-sostituzzjoni immedjata hija meħtieġa meta t-tħassir jaqbeż il-limiti. Manifestazzjonijiet komuni u kriterji ta' ġudizzju huma kif ġej:
Manifestazzjoni u Sentenza:
Ittestjar tat-torque:Erġa-issikka l-iskorfina billi tuża wrench tat-torque (eżattezza ±1 %). Jekk it-torque attwali huwa aktar minn 15% inqas mit-torque tad-disinn, it-tħassir tat-torque huwa indikat.
Monitoraġġ ta' Spostament:Uża interferometru tal-lejżer biex tkejjel il-pożizzjoni tal-komponent imsakkar.
2. Degradazzjoni tal-Eżattezza tat-Tagħmir: L-eżattezza tal-pożizzjonament jew tal-pożizzjonament ripetut taqbeż il-limiti tat-tolleranza minħabba l-illaxkar tal-ġewż
L-anomaliji tal-eżattezza tat-tagħmir ta 'preċiżjoni spiss jikkorrelataw mal-falliment tal-ġewż tal-qfil. Manifestazzjonijiet ta' devjazzjoni ta' preċiżjoni komuni u kriterji ta' ġudizzju huma kif ġej:
Għodod tal-ittestjar:Interferometru tal-lejżer (għall-eżattezza tal-pożizzjonament), indikatur tal-arloġġ (għall-eżattezza ġeometrika), tester tat-tond (għall-preċiżjoni tal-komponent li jdur).
3. Vibrazzjoni u Storbju anormali: Żieda fl-amplitudni tal-vibrazzjoni jew ħsejjes waqt it-tħaddim, ikkawżat minn tillaxka tal-ġewż
Ġewż maħlul jista 'jwassal għal "ħabtiet ta' tneħħija" bejn il-komponenti, li jiġġeneraw vibrazzjoni u storbju anormali. Manifestazzjonijiet komuni u kriterji ta' ġudizzju huma kif ġej:
Manifestazzjonijiet ta' Vibrazzjoni u Ħsejjes:
Amplitudità tal-Vibrazzjoni:Kejjel il-korp tat-tagħmir b'miter tal-vibrazzjoni. L-amplitudni tal-vibrazzjoni tiżdied minn 0.01mm għal aktar minn 0.03mm (il-frekwenza taqbel mal-veloċità rotazzjonali tal-lewż-komponent imwaħħal).
Ħoss tat-Tħaddim:Ħsejjes ta 'impatt ta' "ikklikkjar" (ħabta ta' tneħħija tal-ġewż{-ma{-bolt) jew ħsejjes ta 'reżonanza ta' "humming" (reżonanza ta 'vibrazzjoni minn komponenti maħlula) iseħħu waqt it-tħaddim, b'livelli ta' storbju jogħlew minn 60dB għal 75dB jew ogħla;
Studju ta' Każ:A -magħżel b'veloċità għolja (10,000 rpm) esperjenzaw tillaxka tal-ġewż, u kkawża li l-amplitudni tal-vibrazzjoni tiżdied minn 0.008mm għal 0.025mm u ħsejjes minn 65dB għal 82dB waqt it-tħaddim. Spezzjoni ta 'għeluq żvelat tqaxxir minuri tal-ġewż.
Metodu ta' Soluzzjoni ta' Problemi:Wara l-għeluq, issikka mill-ġdid il-ġewż tal-qfil kritiċi kollha sekwenzjali. Jekk il-vibrazzjoni u l-livelli tal-istorbju jonqsu b'mod sinifikanti wara li terġa 'tissikka skorfina speċifika, tindika falliment u teħtieġ sostituzzjoni.
Ir-Raba', Dimensjoni 3: Ħajja tas-Servizz u Kundizzjonijiet Operattivi - Ibdel fi tmiem il-ħajja, Ibdel kmieni f'Kundizzjonijiet ħorox
Anke mingħajr ħsara viżibbli jew anomaliji tal-prestazzjoni, skorfini ta 'preċiżjoni għandhom "ħajja ta' servizz tad-disinn." Wara li tilħaq din il-ħajja, l-għeja materjali u t-tixjiħ jikkawżaw degradazzjoni tal-prestazzjoni, li jeħtieġu sostituzzjoni f'waqtha.
Barra minn hekk, kundizzjonijiet operattivi ħorox jaċċelleraw l-użu tal-ġewż, li jeħtieġu ċikli ta’ sostituzzjoni iqsar:
1. Ċiklu Bażiku ta 'Sostituzzjoni: Segwi l-manwal tal-manifattur; ibdel fl-aħħar tal-ħajja sakemm ma jeżistux ċirkostanzi speċjali
Il-ġewż tal-qfil tal-preċiżjoni jvarjaw fil-ħajja tad-disinn ibbażata fuq il-materjal u l-istruttura. Aderenza stretta għall-ispeċifikazzjonijiet manwali tal-manifattur tat-tagħmir jew tal-ġewż hija l-linja gwida fundamentali ta 'sostituzzjoni.
2. Kundizzjonijiet ħorox: Aċċellera l-ilbies tal-ġewż, iqassar iċ-ċiklu ta 'sostituzzjoni bi 30% -50%
Il-kundizzjonijiet ħarxa li ġejjin jaċċelleraw xedd, korrużjoni, u għeja ta 'skorfina ta 'qfil ta' preċiżjonis. L-intervalli ta 'sostituzzjoni għandhom jitqassru bi 30% -50% miċ-ċiklu bażi, bi frekwenza ta' spezzjoni miżjuda:
Tipi u Effetti ta' Kundizzjoni ħarxa:
Ambjenti ta' Vibrazzjoni/Impatt:Vibration frequency >100Hz
jew it-torque tal-impatt > 1.5 darbiet it-torque tal-illokkjar ratat, li jikkawża għeja rapida tal-istruttura kontra l--laxkar tal-ġewż u tnaqqas il-ħajja b'50%;
Ambjenti korrużivi:Konċentrazzjoni tal-isprej tal-melħ > 3% jew midja aċiduża/alkalina (pH < 4 jew pH > 10), taċċellera l-korrużjoni elettrokimika tal-ġewż u tnaqqas il-ħajja tal-ġewż tal-istainless steel b'40%;
Ambjent ta'-Temperatura Għolja:Temperatures >150 grad jikkawża espansjoni termali tal-materjali tal-ġewż, aċċellerazzjoni tat-tħassir tat-torque minn 5%/sena għal 20%/sena filwaqt li tħaffef it-tixjiħ tal-komponent kontra -laxkar;
Ambjent ta' Żarmar Frekwenti:Monthly disassembly frequency >5 darbiet taċċellera l-użu tal-ħajt u l-ħsara fix-xedaq tal-wrench, tnaqqas il-ħajja tas-servizz bi 30%.
Il-Ħames, Sommarju: Core Logic u Value ofĠewż tal-qfil ta 'preċiżjoniDeċiżjonijiet ta' Sostituzzjoni
Il-loġika ewlenija għad-determinazzjoni ta’ jekk skorfina ta’ qfil ta’ preċiżjoni teħtieġx sostituzzjoni tista’ tiġi mqassra bħala “Valutazzjoni Komprensiva Erba’-Dimensjonali, Is-Sigurtà l-Ewwel”-li tidentifika ħsara viżibbli permezz ta’ “Spezzjoni Viżwali,” tiskopri riskji moħbija permezz ta’ “Monitoraġġ tal-Prestazzjoni,” it-taffija tal-perikli ta’ għeja,” permezz ta’ “Ġestjoni ta’ Emerġenza għall-Kontroll ta’ Emerġenza,” Dawn l-erba’ dimensjonijiet jikkumplimentaw lil xulxin u huma kollha indispensabbli.
Minn perspettiva ta' applikazzjoni prattika, il-ġudizzju xjentifiku u s-sostituzzjoni f'waqtha jagħtu tliet benefiċċji ewlenin:
Prevenzjoni ta' inċidenti ta' sikurezza:L-evitar ta 'stakkament tal-komponenti u ħabtiet tat-tagħmir ikkawżati minn falliment tal-ġewż, it-tnaqqis tar-riskji ta' korriment tal-persunal u skrappjar tat-tagħmir.
